沉沒式螺旋分級機概述

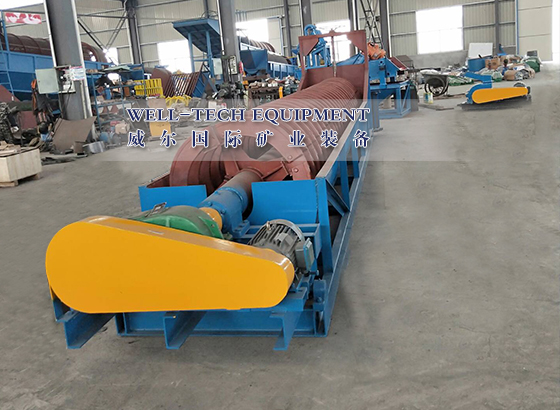

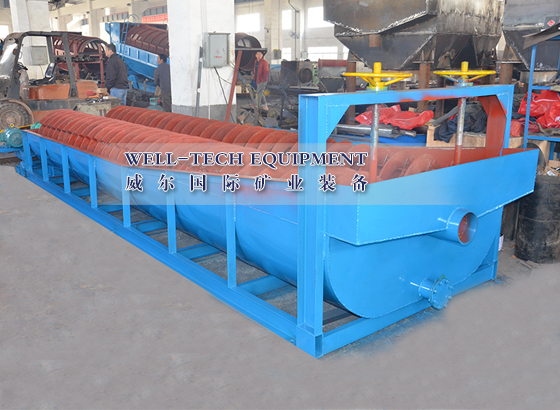

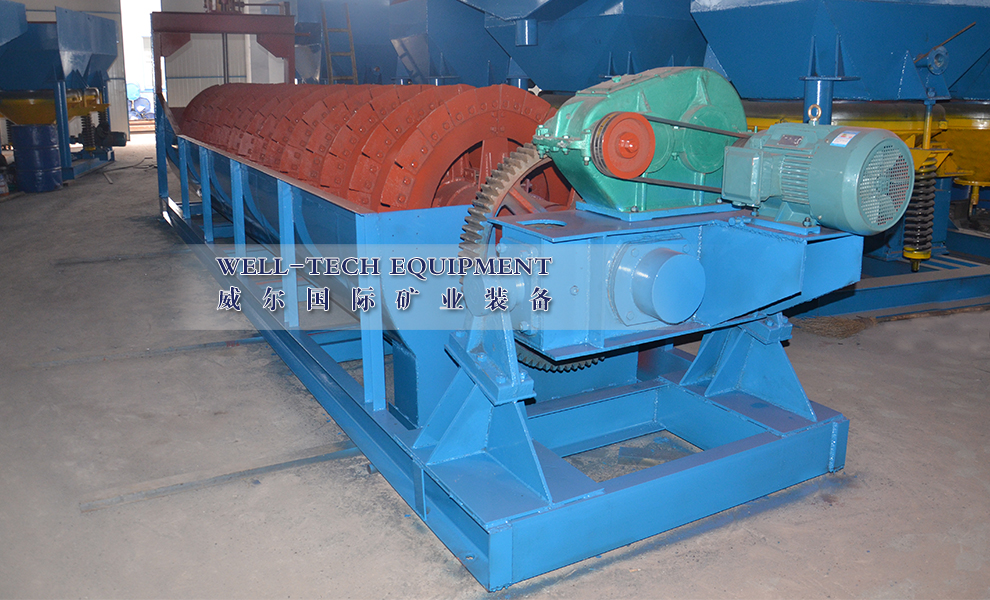

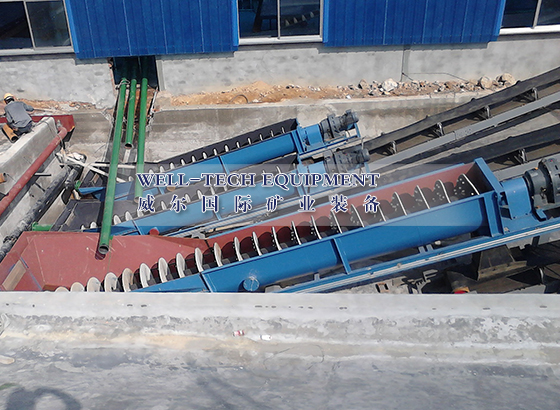

沉沒式螺旋分級機在選礦廠用于同磨礦機組成閉路工作的分級機，需要有提升運輸沉砂的機構，因此這類分級機被稱為機械分級機，其實分級過程仍是借顆粒的沉降速度不同進行的。機械分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦將進行脫泥、脫水。 根據運輸沉砂機械的形式不同，機械分級機可分為螺旋分級機、耙式分級機和浮槽分級機等。其中螺旋分級機構造簡單，操作方便，分級槽具有較大的傾斜角度，便于同磨礦機作自流連接，故應用較普遍。其他形式的分級機雖在我國仍有使用，但已停止制造。螺旋分級機的外形是一個矩形斜槽，槽底傾角為12°~18.5°，底部呈半圓形。槽內安裝有1或2個縱長的軸，沿軸長連續地安置螺旋形葉片。借上端傳動機構帶動螺旋軸旋轉。如為雙螺旋，從上部來看螺旋葉片均是向外轉動。礦漿由槽的旁側給入。在槽的下部形成沉降分級面。粗顆粒沉到槽底然后被螺旋推向上方排出，在運輸過程中并進行脫水。未及沉降的細顆被表層礦漿流攜帶經溢堰排出。分級過程與在分泥斗中基本相同。在分級槽下端有一個框架?？蚣艿纳喜繖M梁設有提升裝置，用以調節螺旋葉片距槽底的距離，并在停車時將螺旋軸抬起，以防止礦砂沉積埋住螺旋葉片。 螺旋分級機分級液面的高低又可分為高堰式和浸入式（或稱沉沒式）兩種。高堰式分級機的溢流堰高于下端螺旋軸的中心，而低于螺旋葉片的上緣。分級液面的長度不大，液面可直接感受到螺旋葉片上的攪動作用，故適于粗級分級作用，分級粒度多在0.15mm以上。浸入式分級機的下端螺旋葉片完全浸入在液面以下，分級面積大而又平穩，適于細粒級分級，分級粒度在0.15mm以下。它的溢流生產率較高。此外還有一種低堰式螺旋分級機，其分級液面低于下端螺旋軸承，液面很小，攪動作用大，主要用于含泥砂石的洗礦。
沉沒式螺旋分級機主要技術參數表
|
類型
|
型號
|
螺旋直徑
(mm)
|
螺旋轉速
(r/min)
|
水槽
|
傾斜角
（°'）
|
生產能力
|
功率
(Kw)
|
重量
(Kg)
|
|
長
(mm)
|
寬
(mm)
|
溢流量
(m3)
|
返砂量
(m3)
|
傳動電機
|
提升電機
|
|
沉沒式
單螺旋
|
FLG-10
|
1000
|
6-7.4
|
8400
|
1112
|
14°-18°30'
|
75
|
473-1026
|
5.5
|
--
|
6000
|
|
FLG-12
|
1200
|
5-7
|
8400
|
1372
|
14°-18°30'
|
120
|
1170-1630
|
7.5
|
2.2
|
11020
|
|
FLG-15
|
1500
|
2.5-6
|
10500
|
1664
|
14°-18°30'
|
185
|
1140-2740
|
7.5
|
2.2
|
15340
|
|
FLG-20
|
2000
|
3.6-5.5
|
12900
|
2220
|
14°-18°30'
|
320
|
3890-5940
|
11/15
|
3
|
29060
|
|
FLG-24
|
2400
|
3.64
|
11130
|
2600
|
14°-18°30'
|
455
|
6800
|
18.5
|
4
|
37267
|
|
FLG-30
|
3000
|
3.2
|
14300
|
3200
|
14°-18°30'
|
705
|
11650
|
30
|
4
|
43500
|
|
沉沒式
雙螺旋
|
2FLG-12
|
1200
|
6
|
8400
|
2600
|
14°-18°30'
|
240
|
1770-2800
|
7.5×2
|
1.5×2
|
19610
|
|
2FLG-15
|
1500
|
2.5-6
|
10500
|
3200
|
14°-18°30'
|
370
|
2280-5480
|
7.5×2
|
2.2×2
|
27450
|
|
2FLG-20
|
2000
|
3.6-5.5
|
12900
|
4280
|
14°-18°30'
|
640
|
7780-11880
|
11×2
15×2
|
3×2
|
50000
|
|
2FLG-24
|
2400
|
3.67
|
11130
|
5100
|
14°-18°30'
|
910
|
13700
|
37
|
4×2
|
65283
|
|
2FLG-30
|
3000
|
3.2
|
14300
|
6300
|
14°-18°30'
|
1410
|
23300
|
45
|
4×2
|
84870
|
